在塑膠模具長期生產中，導柱作為核心導向部件，承受高頻次開合模摩擦，極易出現磨損、拉傷、間隙變大等問題。這些問題會直接導致模具合模不準、產品飛邊、尺寸偏差，甚至出現型腔型芯磕碰損壞。及時對磨損導柱進行規范更換與精度修復，是穩定產品質量、延長模具壽命的關鍵工作。

一、導柱磨損判斷與更換時機

• 導柱是否需要更換，可通過現場檢查快速判定，避免等到模具損壞再處理。

• 開合模時出現卡頓、異響、導向不順

• 導柱表面有明顯劃痕、拉傷、燒蝕痕跡

• 導柱與導套配合間隙過大，手晃有明顯松動

• 產品出現飛邊、錯位、壁厚不均等精度問題

• 導柱固定位松動、打滑、定位失效

出現以上任意情況，建議立即停機更換，避免小問題擴大成模具大修。

二、更換前準備與安全操作

更換導柱前先做好準備工作，確保安全高效作業。

• 模具從注塑機卸下，放置在維修臺可靠固定

• 清理分型面、導柱、導套位置的油污與廢料

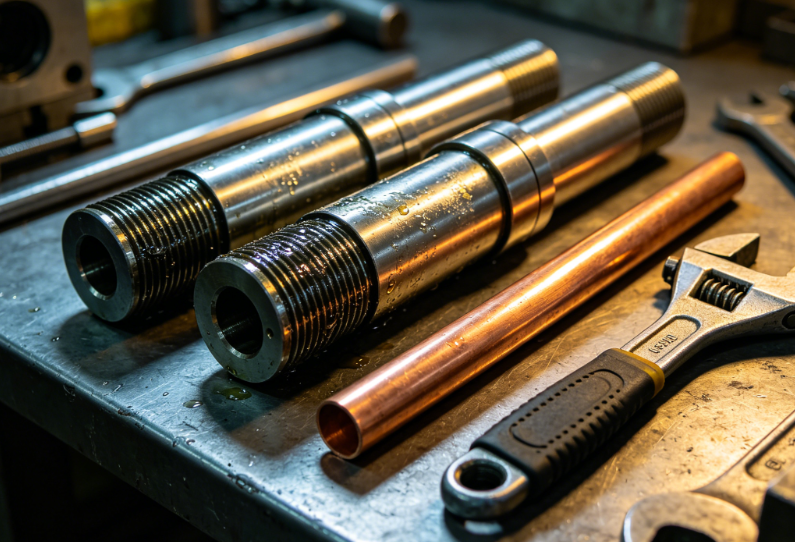

• 準備同規格新導柱、導套、銅棒、扳手、百分表、潤滑脂

• 確認模具分模狀態，防止滑塊、彈簧彈出傷人

• 全程使用軟質工具，禁止硬敲硬砸損傷模板

三、舊導柱與導套拆卸步驟

拆卸重點是 “輕拆、穩取、不損傷模座”。

• 松開導柱尾部固定螺絲，均勻用力防止滑牙

• 用銅棒輕輕敲擊導柱端面，使其松動退出

• 取出導柱后檢查導套磨損狀況，導套不良必須同步更換

• 用銅棒輕敲取出導套，避免刮傷模板安裝孔

• 拆下的舊件做好標記，方便核對型號與故障位置

四、模板安裝孔檢測與修復

導柱更換成敗，關鍵在安裝孔精度是否合格。

• 清潔安裝孔，檢查有無變形、橢圓、銹蝕、拉傷

• 用百分表檢測孔的圓度、垂直度、尺寸精度

• 輕微拉傷用油石、細砂紙拋光修復

• 嚴重變形或超差需進行鑲套、鏜孔修復

• 確保安裝孔精度達標后再裝新導柱

五、新導柱導套裝配與定位

裝配直接影響模具精度，必須規范操作。

• 新導柱、導套擦拭干凈，核對尺寸與配合間隙

• 將導柱垂直放入安裝孔，銅棒輕敲到位

• 擰緊固定螺絲，扭力適中不滑牙、不變形

• 安裝導套，保證與導柱同心、配合順暢

• 手動滑動測試，無卡滯、無明顯間隙為合格

六、合模對中與精度調試

裝配完成后必須進行精度校正，避免偏位。

• 手動緩慢合模，檢查導柱與導套對接是否順暢

• 查看分型面是否完全貼合，無高低差

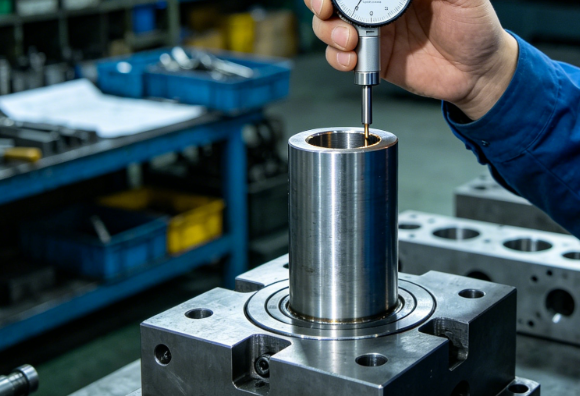

• 用百分表檢測導柱垂直度與合模錯位量

• 反復開合模確認無卡頓、無偏移

• 導柱表面涂抹高溫潤滑脂，降低磨損

七、試模檢驗與驗收標準

更換完成后上機試模，確認達到使用要求。

• 模具裝上機臺，低速開合模運行多次

• 觀察導柱導套是否發熱、異響、異常磨損

• 產品無飛邊、無錯位、尺寸穩定合格

• 連續運行無異常，即完成更換驗收

• 做好維修記錄，便于后續維護追溯

總結

塑膠模具導柱磨損后，及時按規范更換，可快速恢復模具導向精度，大幅減少產品不良、降低停機損失。從判斷磨損、安全拆卸、孔位修復、精準裝配到試模驗收，每一步都關系到模具壽命與生產穩定性。做好導柱定期維護與及時更換，是塑膠模具穩定生產的重要保障。
