在注塑生產中，模具尺寸是決定產品尺寸精度的核心因素，二者存在嚴格的對應關系，模具尺寸的設計、加工精度及后期調整，直接影響產品是否符合設計要求、能否實現批量穩定生產。很多生產中出現的產品尺寸偏差、變形、縮痕等問題，本質上都是模具尺寸與產品尺寸的匹配度不足導致的。

一、注塑模具尺寸與產品尺寸的核心關系

注塑模具尺寸與產品尺寸并非簡單的 “一致對應”，而是需結合塑料材料的收縮特性、模具結構、注塑工藝等因素，進行精準匹配，核心關系可總結為 3 點，是后續調整的基礎。

（一）核心對應邏輯：模具尺寸 = 產品尺寸 + 收縮補償量

塑料熔體注入模具型腔后，冷卻固化過程中會發生體積收縮，這是注塑產品尺寸與模具尺寸存在差異的根本原因。因此，模具設計時，需在產品設計尺寸的基礎上，增加合理的收縮補償量，即：模具型腔 / 型芯尺寸 = 產品目標尺寸 ×（1 + 材料收縮率） 。

收縮補償量的大小，核心取決于塑料材料的收縮率 —— 不同材料的收縮率差異較大，如 PP、PE 等通用塑料收縮率為 1.5%~3.5%，PA、PBT 等工程塑料收縮率為 0.5%~2.0%，玻纖增強改性材料收縮率會顯著降低（0.2%~1.0%）。同時，產品壁厚、成型工藝（模溫、料溫、保壓）也會影響實際收縮量，模具尺寸設計需預留調整空間。

（二）模具關鍵尺寸與產品尺寸的對應關系

模具的型腔、型芯、澆口、排氣槽等關鍵部位尺寸，均與產品尺寸直接相關，任一部位尺寸偏差，都會導致產品尺寸異常：

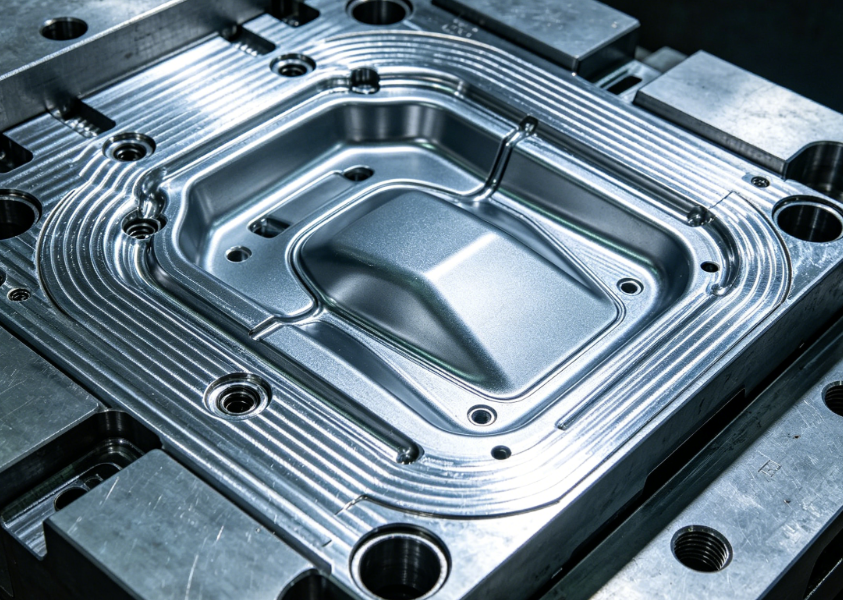

型腔尺寸：直接決定產品的外部尺寸（如長度、寬度、高度、外徑），型腔尺寸偏大，產品尺寸偏大；型腔尺寸偏小，產品尺寸偏小，偏差需控制在 ±0.01~0.05mm（根據產品精度要求調整）。

型芯尺寸：決定產品的內部尺寸（如孔徑、內槽、壁厚），型芯尺寸與產品內部尺寸呈反向關系 —— 型芯偏大，產品內部尺寸偏小；型芯偏小，產品內部尺寸偏大。

澆口與流道尺寸：間接影響產品尺寸，澆口過大易導致產品收縮不均、尺寸偏差，澆口過小則會造成充模不足、產品缺料，進而影響尺寸完整性。

排氣槽尺寸：排氣不暢會導致熔體充模不均、局部收縮異常，間接引發產品尺寸偏差，需結合材料特性設計合理的排氣槽尺寸（通常深度 0.02~0.04mm）。

（三）影響二者匹配度的關鍵因素

除了材料收縮率，以下因素會進一步影響模具尺寸與產品尺寸的匹配度，也是后期調整的重點：

模具加工精度：模具型腔、型芯的加工誤差（如銑削、磨削偏差），會直接導致產品尺寸偏差，高精度產品模具加工精度需控制在 ±0.005~0.01mm。

注塑工藝參數：模溫、料溫、保壓、冷卻時間等參數，會改變塑料的實際收縮率，進而導致產品尺寸波動（如模溫過高，收縮率增大，產品尺寸偏小）。

模具磨損與變形：長期生產后，模具型腔、型芯會出現磨損，或因鎖模力過大導致模具變形，導致產品尺寸逐漸偏差，需定期維護調整。

二、模具尺寸與產品尺寸偏差的判斷方法（實操重點）

調整前需先精準判斷偏差類型與原因，避免盲目調整模具，常見判斷方法如下：

尺寸測量對比：用卡尺、千分尺、投影儀等工具，測量產品關鍵尺寸（如長度、孔徑、壁厚），與產品設計圖紙對比，確定偏差方向（偏大 / 偏小）和偏差值（如偏差 0.03mm、0.05mm）。

偏差規律分析：若所有產品尺寸均偏大 / 偏小，大概率是模具型腔 / 型芯尺寸偏差，或材料收縮率計算錯誤；若僅局部尺寸偏差（如某一孔徑偏小），則是對應部位的型芯或型腔尺寸異常。

結合工藝排查：若產品尺寸波動較大（同一批次偏差不一致），大概率是注塑工藝參數不穩定（如保壓波動、模溫不均），而非模具尺寸問題；若尺寸偏差穩定（所有產品偏差一致），則優先排查模具尺寸。

三、模具尺寸與產品尺寸的調整方法（分場景實操）

調整核心原則：先排查工藝，再調整模具，優先通過工藝優化解決尺寸偏差，若工藝調整無效，再對模具進行針對性修改，避免模具損壞，降低調整成本。

（一）工藝調整（優先操作，無需修改模具）

適用于尺寸偏差較小（≤0.05mm）、尺寸波動較大的場景，通過調整工藝參數，改變塑料實際收縮率，實現產品尺寸校正：

調整模溫：產品尺寸偏大（收縮不足），適當提高模溫，延長冷卻時間，增大收縮量，使產品尺寸縮小；產品尺寸偏小（收縮過大），適當降低模溫，縮短冷卻時間，減小收縮量。

調整保壓與注射壓力：保壓不足會導致產品收縮過大、尺寸偏小，適當提高保壓壓力（通常為注射壓力的 40%~60%）、延長保壓時間，補償收縮；保壓過高會導致產品尺寸偏大，適當降低保壓參數。

調整料溫與射速：料溫過高會導致收縮率增大，產品尺寸偏小，適當降低料溫；料溫過低會導致充模不足、尺寸偏差，適當提高料溫。射速過快易導致收縮不均，可適當降低射速，保證充模均勻。

（二）模具尺寸調整（工藝調整無效時）

適用于尺寸偏差較大（＞0.05mm）、偏差穩定的場景，根據偏差方向，針對性修改模具型腔、型芯尺寸，核心調整方法如下：

產品尺寸偏大（模具尺寸偏大）：

若整體尺寸偏大，對模具型腔進行打磨、拋光，適當減小型腔尺寸（打磨量 = 產品偏差值 ÷（1 + 材料收縮率）），避免過度打磨導致尺寸過小。

若局部尺寸偏大（如某一側寬度偏大），僅打磨對應部位的型腔，確保調整后模具尺寸對稱、均勻。

產品尺寸偏小（模具尺寸偏小）：

若整體尺寸偏小，可通過電鍍、堆焊等方式，增加型腔 / 型芯尺寸，電鍍厚度根據偏差值確定（通常 0.01~0.05mm），后續打磨拋光至目標尺寸。

若局部尺寸偏小（如某一孔徑偏小），對對應型芯進行打磨，減小型芯尺寸，使產品內部尺寸增大。

局部尺寸偏差（如壁厚不均、孔徑偏移）：

壁厚不均：調整型腔與型芯的配合間隙，打磨過厚部位的型腔，或增加過薄部位的型芯尺寸，確保壁厚均勻。

孔徑偏移：調整型芯的安裝位置，校正型芯的同軸度，避免因型芯偏移導致孔徑偏差。

（三）長期生產中的維護調整

定期檢測模具尺寸：每生產一定批量（如 10 萬件），檢測模具型腔、型芯的磨損情況，若出現磨損導致尺寸偏差，及時進行打磨、修復。

模具變形調整：若因鎖模力過大、模具材質問題導致模具變形，需調整鎖模力參數，對變形部位進行矯正、修復，必要時更換模具配件。

材料更換后的調整：若更換塑料材料（或材料批次變化），需重新核算收縮率，調整模具尺寸或注塑工藝，確保產品尺寸穩定。

四、調整注意事項

調整模具時，需逐步打磨、逐步檢測，避免一次性調整過多，導致尺寸偏差反向（如原本偏大，調整后偏小），每次打磨量控制在 0.01~0.02mm。

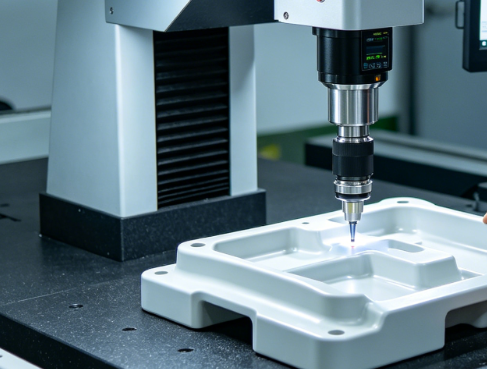

高精度產品（如電子連接器、精密結構件），調整后需用投影儀、三坐標測量儀檢測，確保尺寸偏差控制在設計公差范圍內。

避免盲目加大鎖模力、提高料溫來調整尺寸，此類操作會加劇模具磨損、增加產品內應力，反而導致尺寸波動更大。

模具調整后，需試產一定批量（如 50~100 件），檢測產品尺寸一致性，確認調整有效后，再投入批量生產。

總結

注塑模具尺寸與產品尺寸的核心關系，是 “模具尺寸 = 產品尺寸 + 收縮補償量”，二者的匹配度直接決定產品尺寸精度。實際生產中，應遵循 “先工藝、后模具” 的調整原則，優先通過優化模溫、保壓等工藝參數解決尺寸偏差；若工藝調整無效，再針對性修改模具型腔、型芯尺寸，同時做好模具的定期維護與檢測。通過科學的調整方法，可有效解決尺寸偏差問題，提升產品合格率，實現批量穩定生產，同時延長模具使用壽命，降低生產成本。
