精密注塑模具設計以微米級精度為核心，遵循國標與行業通用規范，從精度控制、結構、成型系統、冷卻、導向、頂出、材料、熱流道、排氣、注塑機匹配等維度建立完整標準，保障塑件尺寸穩定、表面優質與長期量產一致性。

一、精度控制標準

型腔、型芯尺寸公差達IT3–IT5 級，為塑件公差的1/3–1/5，如塑件 ±0.01mm，模具需≤±0.005mm。模板平面度≤0.0015mm/1000mm，平行度≤0.001mm/1000mm，垂直度≤0.01mm。導向配合用H5/g4或H6/f5，間隙0.0005–0.003mm，重復定位精度≤0.01mm。建模誤差≤0.001mm，需經有限元分析，型腔受力變形≤0.002mm。

二、結構設計標準

遵循低應力、易加工、便檢測原則，優先整體式結構，拼接縫隙≤0.002mm。分型面選產品輪廓處，避免復雜曲面，深腔件用階梯分型，兼顧排氣與脫模。滑塊、斜頂間隙0.005–0.02mm，動作順暢無卡頓。預留0.005–0.01mm磨損補償量，適配長期生產。

三、成型系統設計標準

澆口匹配產品特性，點澆口 φ0.5–2mm，潛伏澆口角度10°–15°、長度≤5mm，扇形澆口寬10–20mm、厚0.5–1mm。流道平衡設計，熱流道溫控精度≤±0.5℃，澆口直徑為產品壁厚1/3–1/2。型腔表面粗糙度Ra≤0.8μm，光學件Ra≤0.2μm，分型面無毛刺、平整光滑。脫模斜度：透明件0.5°–1°，螺紋件2°–3°，深腔件適度增大。

四、冷卻系統設計標準

水路等距均勻分布，貼近型腔15–25mm，間距為直徑3–5 倍。直徑偏差≤0.1mm，間距誤差≤0.5mm，水流速度1.5–3m/s。模溫波動≤±1℃，溫差≤±2℃，復雜件用隨形水路。

五、導向定位系統設計標準

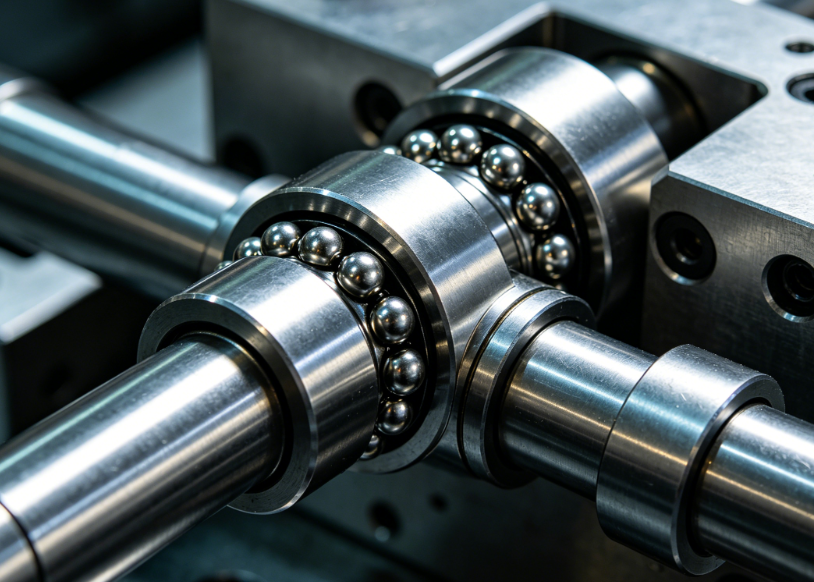

采用滾珠導柱導套，精度 ±0.001mm，數量≥4 個且對稱分布。導柱直徑 φ12–25mm，長度超型芯5–10mm，防碰撞。定位圈與注塑機配合公差 ±0.02mm，保證噴嘴同心。

六、頂出系統設計標準

多點同步頂出，頂針對稱分布，間距偏差≤0.01mm。頂針直徑 φ2–8mm，配合間隙0.005–0.01mm，表面Ra≤1.6μm。深腔、薄壁件用推板頂出，避免變形。頂出行程精準，復位可靠，無粘模、頂白。

七、材料與熱處理設計標準

型腔、型芯用S136、718H、NAK80、H13，硬度HRC48–54，無變形裂紋。模板用P20預硬鋼，硬度HRC28–32。導柱、導套淬火，硬度HRC58–62，耐磨穩定。

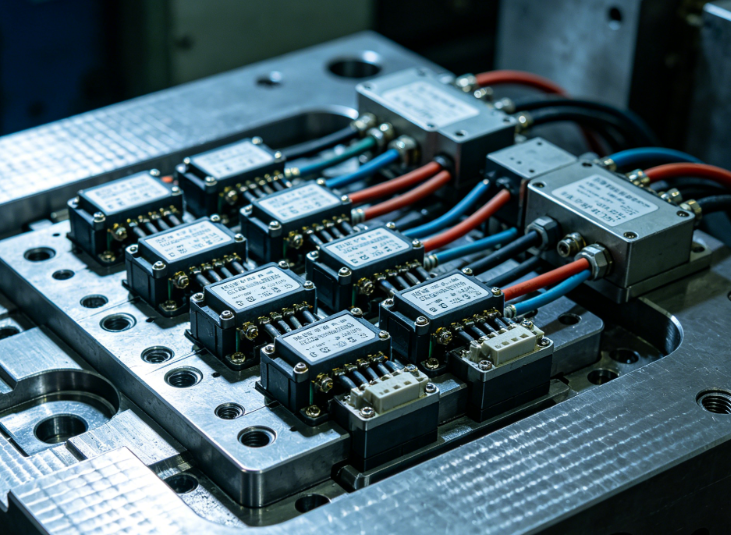

八、熱流道與排氣設計標準

熱流道系統溫控閉環，噴嘴溫差≤±1℃，壓力損失小。排氣槽深度≤0.01mm、寬5–10mm，分布在熔接痕與末端，避免缺料、燒焦。

九、注塑機匹配設計標準

總注射量≤注塑機最大80%，鎖模力按投影面積 × 注射壓力 ×1.2–1.5安全系數計算。模厚、拉桿間距與注塑機適配，精密機要求注射壓力≥25MPa、速度≥300mm/s、重量重復誤差≤0.5%。

十、穩定性與壽命設計標準

連續生產CPK≥1.33，8 小時無粘模、拉傷、漏水。壽命50–100 萬模次，精度漂移≤0.005mm。
